時產(500-600)噸石灰石/白云巖砂石骨料生產線：



1、將經過爆破處理或開挖洞采小于1400mm的毛料通過棒條給料機均勻的供給顎式破碎機破碎

2、經顎式破碎機破碎后的半成品物料95-300mm

3、經反擊破二次破碎后的《40mm混合骨料經過皮帶機輸送至后續一篩車間進行分級篩分



工藝說明：



時產（500-600）噸石灰石（白云巖）類巖石的砂石骨料生產線，將經過爆破處理或開挖洞采小于1400mm的毛料通過棒條給料機均勻的供給顎式破碎機破碎，經顎式破碎機破碎后的半成品物料95-300mm，通過皮帶機輸送給反擊式破碎機進行二次破碎，經反擊破二次破碎后的《40mm混合骨料經過皮帶機輸送至后續一篩車間進行分級篩分，篩分過后將大于用戶需要的大顆粒物料再通過皮帶機重新返回反擊式破碎機循環破碎，篩分過后滿足客戶需要的不同顆粒級別的成品通過出料皮帶機輸送至成品料倉。如果成品砂需要水洗也可以配置洗砂機用于成品砂的水洗。

根據工程的需要，該系統也可以配置制砂系統，用于生產合理級配的精品砂（如虛線框內所示），當需要生產精品砂時，可以從一篩篩分車間篩分后分離出5-40mm的混合物料通過皮帶機輸送至制砂車間的半成品料倉，再通過振動給料機將物料均勻的給至制砂機，經過制砂機破碎后的成品混合料再通過皮帶輸送機輸送至二篩篩分車間進行篩分，從而分離出不同顆粒級別的成品。



500t/h---石灰石（白云巖）類巖石的砂石骨料生產工藝設備配置表



序號	設備名稱	規格型號	單位	數量
G1	棒條給料機	ZSW600×150	臺	1
P1	顎式破碎機	C1412	臺	1
P2	反擊式破碎機	PFQ1320	臺	2
S1	振動篩	3YKR2460	臺	2
XL1	洗砂機	XL762	臺	2
C1	除鐵器		臺	1
G2	振動給料機	ZG-200	臺	1
P3	制砂機	PLS-1200	臺	1
S2	振動篩	2YK3073	臺	1
XL2	洗砂機	2XL914	臺	1
C2	除鐵器		臺	1

說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。



600t/h---石灰石（白云巖）類巖石的砂石骨料生產工藝設備配置表



序號	設備名稱	規格型號	單位	數量
G1	棒條給料機	ZSW600×180	臺	1
P1	顎式破碎機	C1412	臺	1
P2	反擊式破碎機	PFQ1320	臺	2
P3	反擊式破碎機	PFQ1315	臺	1
S1	振動篩	3YKR2475	臺	2
XL1	洗砂機	XL914	臺	2
C1	除鐵器		臺	1
G2	振動給料機	ZG-150	臺	2
P4	制砂機	PLS-1000	臺	2
S2	振動篩	2YK2460	臺	2
XL2	洗砂機	2XL914	臺	1
C2	除鐵器		臺	1

說明：表中設備配置供參考，在具體設備選型前，需事先根據破碎物料的進料粒度、成品粒度或級配、系統產量、工藝條件、地形情況等因素而最終確定。

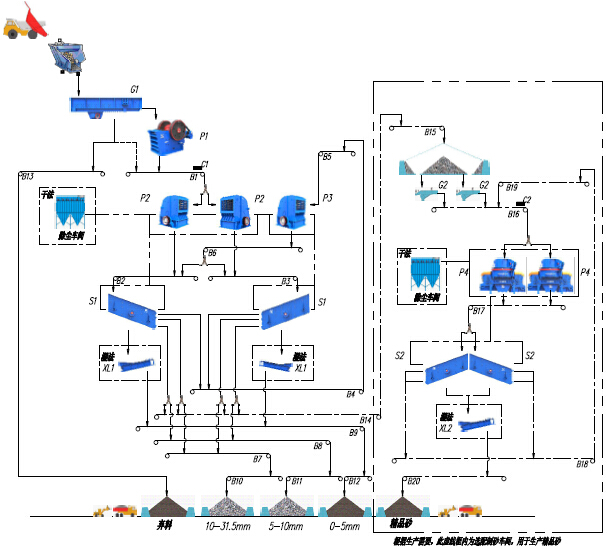

流程圖
