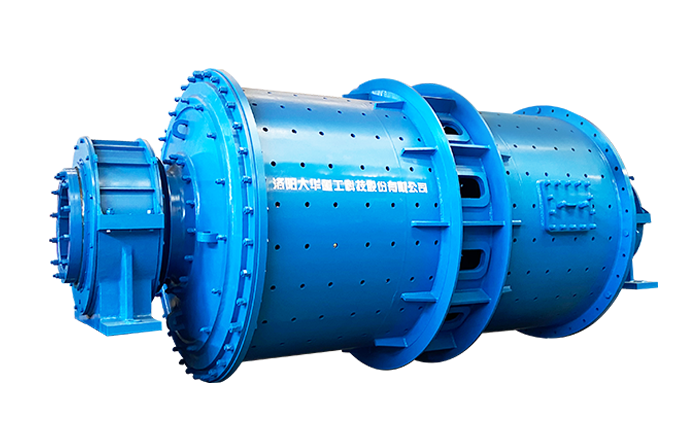

高效節能棒磨機-展示圖
高效節能棒磨機產品概述
大華重工生產的高效節能棒磨機可用滾動軸承支承代替軸瓦滑動軸承支承，采用干油潤滑脂代替稀有潤滑站，這樣可以節能10~20%。另由于干法生產的物料流動性差，其生產能力僅為濕法生產的40-70%，故棒磨機一般采用濕法生產。
適用范圍
應用領域：廣泛用于礦山及水利水電行業。
適用物料：滿足各種礦石、巖石粉碎和人工制砂的作業要求。
產品特點
高效節能棒磨機工作原理
電機通過減速裝置驅動筒體回轉，筒體內的碎礦石和鋼棒在筒體回轉時受摩擦力和離心力作用被襯板帶到一定高度后由于重力作用，便產生拋落和瀉落，礦石在沖擊和研磨作用下逐步被粉碎。被粉碎的礦石經排料部分排出筒外。供料機連續均勻地喂料，礦石經聯合進料器連續均勻地進入棒磨機，被磨碎的物料源源不斷地從棒磨機中排出。棒磨機是可以每天24小時連續工作的粉磨設備。
高效節能棒磨機產品特點
采用自動集中潤滑系統
采用自動集中潤滑系統代替原有的稀油潤滑站，大型磨機不需配備昂貴的高低壓稀油潤滑站，避免稀油污染，年節約用油成本70%,同時降低設備故障率和操作工人維護成本，提高整機設備的生產效率。
采用調心滾子軸承
該棒磨機采用調心滾子軸承代替?zhèn)鹘y(tǒng)的巴氏合金軸瓦支撐，運行阻力小，在同等型號和相同的生產能力的情況下，可節電10%~20%,在相同功率情況下，可提高生產能力10%~20%。
可靠性的驅動裝置和多功能配置
磨機全系列配備大齒輪噴射潤滑系統和慢速驅動裝置，大型磨機還配備高壓電機、氣動離合器、一拖四頂起裝置、自動加棒裝置等，也可根據用戶需要選配。
產品結構
技術參數
| 規格型號 | 筒體尺寸 | 有效容積(m³) | 裝棒量 | 筒體轉速(r/min) | 功率 | 排礦粒度 | 生產能力(t/h) |
| 直徑×長度 | |||||||
| GMBZ2136 | φ2100×3600 | 11.0 | 17 | 21 | 210 | ≤5 | 100-130 |
| GMBZ2445 | φ2400×4500 | 18.4 | 27 | 19.4 | 355 | ≤5 | 200-250 |
| GMBZ2745 | φ2700×4500 | 23.4 | 35 | 18.4 | 500 | ≤5 | 280-320 |
| GMBZ3050 | φ3000×5000 | 31.9 | 46 | 17.3 | 630 | ≤5 | 300-370 |
| GMBZ3250 | φ3200×5000 | 35.7 | 52 | 16.37 | 800 | ≤5 | 400-500 |
| GMBZ3260 | φ3200×6000 | 43.1 | 62 | 16.37 | 900 | ≤5 | 470-540 |
| GMBZ3460 | φ3400×6000 | 49.2 | 72 | 15.53 | 1120 | ≤5 | 580-720 |
| GMBZ3660 | φ3600×6000 | 55.1 | 80 | 14.98 | 1250 | ≤5 | 700-800 |
| GMBZ4060 | φ3600×6000 | 69.8 | 98 | 13.91 | 1600 | ≤5 | 1080-1200 |
| 0.8-5 |
