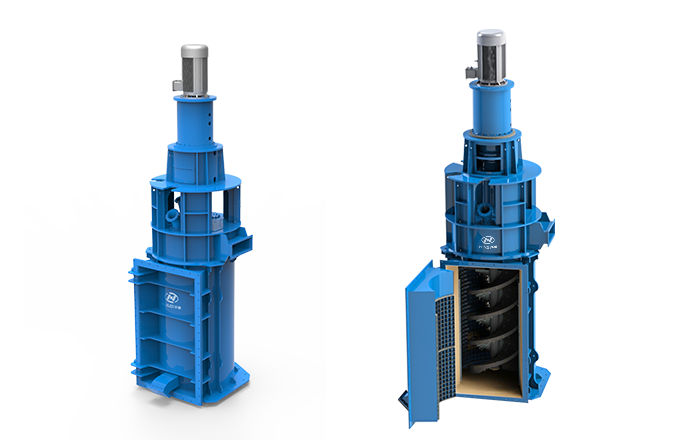

HMT系列塔磨機-展示圖
HMT系列塔磨機是我公司最新研發的一種新型高效節能濕法磨礦 設備，筒體內有螺旋攪拌器，并填充研磨介質，螺旋攪拌器在轉動過 程中，研磨介質對物料產生不斷的擠壓、剪切和剝離等作用，研磨介 質和物料之間接觸面積大、粉磨強度高，塔磨機單位產品功率消耗大 為降低。節能效果達到30%以上，大大降低了生產費用。 HMT系列塔磨機為低速重載、高可靠性、長壽命設計，料漿濃度 和產品粒度在一定范圍內能夠快速調整和迅速響應，對不同硬度、不 同粘度和不同可磨性的礦料適應能力強，大大提高了塔磨機對不同物 料的使用能力。 可有效降低客戶的安裝成本、使用成本，顯著提高選礦廠的效益， 同時還具有占地面積小、設備基礎簡單、安裝維護方便的優點。
主要應用領域：冶金、金屬礦業、建材行業、環保行業
配置設備：HMT30----HMT2000
處理能力：1-185t/h
功率：30-2000kw
產品特點
工作原理
新喂料首先喂入水力旋流器之前的泵池，與來自塔磨機的排料和來自總水槽的供水在泵池內充分混合，達到工藝要求的料漿濃度后，經渣漿泵送入水力旋流器進行粒度分級，滿足工藝粒度要求的較細物料從水力旋流器溢流口排出進入下一個工藝設備，不滿足工藝粒度要求的較粗物料從水力旋流器沉砂口排出返回到塔磨機進料口。
來自水力旋流器的物料從塔磨機進料口位置處喂入到塔磨機內部，電機經減速機帶動螺旋攪拌器作定速轉動時，研磨介質與物料受離心力、拽力、摩擦力和重力的綜合作用。宏觀上料漿和鋼球作規律性的循環運動，表現為在攪拌螺旋投影區域范圍內側為介于螺旋提升速度和料漿輸送速度的螺旋式上升，在攪拌螺旋投影區域范圍外的環形區域，內側流體螺旋式上升，外側流體螺旋式下降。形成向上的主流與向下的逆流反向接觸，形成旋渦，產生邊界層分離現象。
微觀上由于研磨介質與物料受力的不平衡形成流體層間速度梯度、從而在物料與物料之間、物料與鋼球之間產生局部剪切力、擠壓力和沖擊力等的綜合作用而達到細磨的效果。研磨后的小于切割粒徑的細粒級物料隨料漿流上升，大于切割粒徑的粗粒級物料則循環回磨機底部進行新一輪的研磨實現了塔磨機內部重力分級的目的，過粉磨現象和顆粒的團聚效應都大為減少。經內部分級后的料漿從位于上機體的塔磨機排料口位置處溢出進入到泵池，從而形成物料的閉路磨礦。
塔磨機工作原理

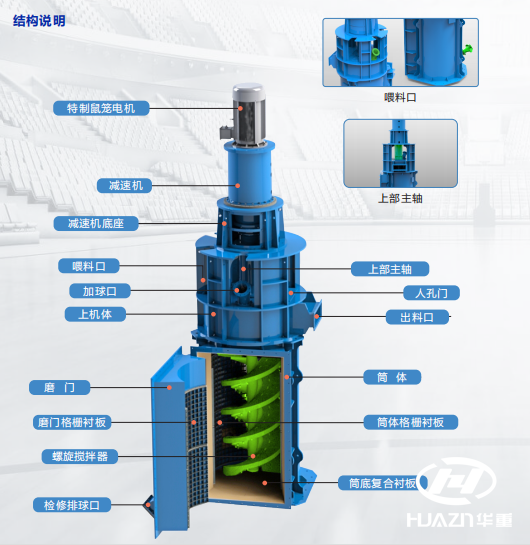

產品結構
產品特點
- 塔磨機具有以下方面的優勢：依靠給予礦料強力的擠壓、研 磨和內部分級，塔磨機單產電耗明顯降低。
- 塔磨機作為一種攪拌類磨機，其尺寸遠小于同樣處理能力的 臥式球磨機，且輔助設備很少，整個系統結構簡單。 依靠內部分級，塔磨機能容易地將物料處理成所要求細度的產品，產品細度在10～74μm范圍內可調，對礦料的硬度、 可磨性適應能力強，實現了微米級產品的大量生產。塔磨機及其工藝系統從投料到出產品為連續過程，中間可加分級系 統組成閉路運行或直接出產品的開路運行，兩種方式均容易操作、管理方便，實現連續、穩定的工業化生產 。
- 塔磨機還可以在粉碎物料過程中，同時進行產品的物理吸附、化學反應。低噪音、低振動、低發熱。塔磨機的研磨介 質為有序運動，使得無效碰憧減少，無效功耗降低，從而減少了噪音、振動、發熱，因物料以料漿的形式存在，不需要 冷卻裝置。塔磨機面積小，無外部旋轉件，內部受力宏觀上做到了全平衡，其基礎僅承受凈重量，所以基礎工程簡單、 安裝周期短、設備的安全性好和可以室外安裝。

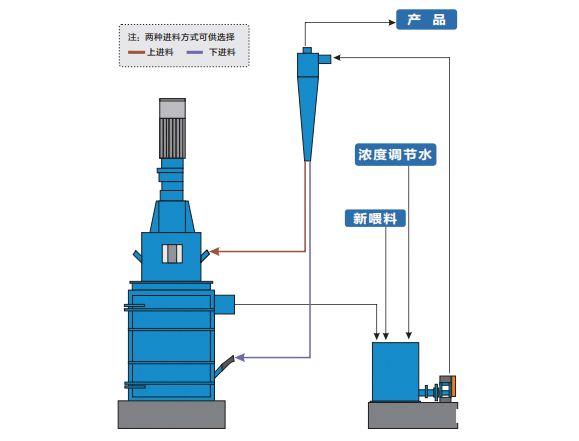

HMT系列塔磨機 工藝流程
技術參數
| 型號 | 功率 | 有效容積（m³） | 介質填充量 | 生產能力（t/h） | 長×寬×高 |
|---|---|---|---|---|---|
| HMT-30 | 30 | 2.76 | 11-14 | 1-3 | 1.5×1.7×7.2 |
| HMT-50 | 50 | 2.76 | 11-14 | 2-4 |
1.5x1.7x7.3
|
| HMT-75 | 75 | 5.39 | 19-25 | 3-6 |
1.8x2.0x7.9
|
| HMT-100 | 100 | 7.66 | 24-33 | 4-8 |
2.1x2.3x8.7
|
| HMT-120 | 120 | 7.66 | 24-33 | 5-10 |
2.1x2.3x8.9
|
| HMT-150 | 150 | 11.45 | 27-41 | 6-13 |
2.3x2.5x9.2
|
| HMT-200 | 200 | 16.56 | 39-56 | 8-17 |
2.7x2.9x10.0
|
| HMT-250 | 250 | 16.56 | 39-56 | 9-21 |
2.7x2.9x10.3
|
| HMT-300 | 300 | 21.62 | 51-73 | 11-25 |
2.9x3.1x10.8
|
| HMT-400 | 400 | 27.37 | 64-92 | 16-36 |
3.2x3.4x11.5
|
| HMT-500 | 500 | 31.57 | 74-107 | 20-45 |
3.4x3.6x12.0
|
| HMT-600 | 600 | 36.08 | 85-122 | 25-55 |
3.6x4.0x12.7
|
| HMT-750 | 750 | 45.99 | 108-155 | 31-69 |
4.0x4.3x13.2
|
| HMT-800 | 800 | 45.99 | 108-155 | 33-74 |
4.0x4.3x13.5
|
| HMT-950 | 950 | 57.10 | 134-193 | 39-88 |
4.3x4.5x13.9
|
| HMT-1120 | 1120 | 66.22 | 156-224 | 46-103 |
4.6x4.8x14.4
|
| HMT-1250 | 1250 | 72.68 | 171-245 | 52-115 |
4.7x4.9x14.8
|
| HMT-1400 | 1400 | 79.44 | 187-268 | 58-129 |
4.9x5.0x15.1
|
| HMT-1500 | 1500 | 86.5 | 204-292 | 62-138 |
5.0x5.2x15.4
|
| HMT-1600 | 1600 | 86.5 | 204-292 | 66-148 |
5.0x5.2x15.7
|
| HMT-1800 | 1800 | 97.65 | 230-330 | 74-166 |
5.3x5.4x16.0
|
| HMT-2000 | 2000 | 109.47 | 258-370 | 83-185 |
5.5x5.6x16.4
|
