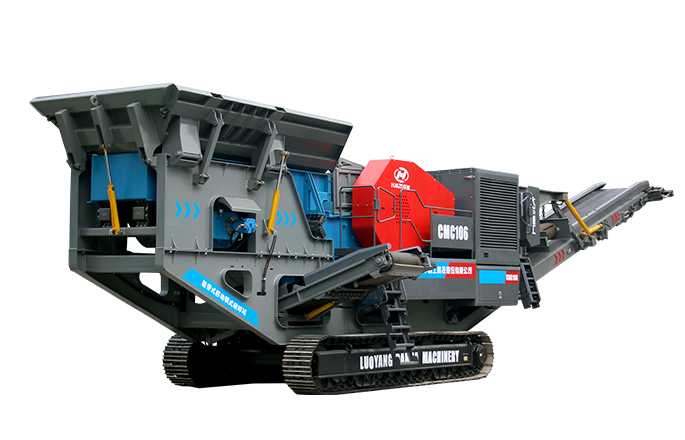

CMC系列履帶式移動顎式破碎機
CMC系列履帶式移動破碎篩分站是公司研發的一款新型的移動破碎設備。設計秉承“環保、安全、可靠、高效、智能、節能、成套”的原則和設計理念、采用先進的設計方法，在設計中采用了世界上新型的移動破碎站技術，根據客戶所需，為可用創造更大價值和利潤。
進料粒度：視工藝而定
生產能力：視工藝而定
重量：34.5-41t
應用領域：礦山、煤礦、垃圾及建筑垃圾的循環再利用、土石方工程、城市基礎設施、道路或建筑工地等場地作業。
產品特點
用于粗碎作業，生產高硬度的粗碎砂石料產品
履帶式顎式破碎站主要由高效振動給料機和高產能顎式破碎機、皮帶機、動力箱等組成。該機主要用在粗碎作業領領域的砂石骨料生產中，破碎各種堅硬和強磨腐蝕性巖石礦物的大型粗碎設備，根據不同的石材和硬度生產出粒型飽滿的砂巖產品。顎式破碎機可以根據實際需要調整為不同的破碎腔型，擴大了物料在顎式移動站的使用領域和范圍。
履帶式顎式破碎機移動站的優勢和特點
- 01
防停止系統可以有效確保設備高效率的運轉不停機作業，液壓系統調節排料口尺寸，在工作過程中也可以調節。
- 02
本機型可提供多種選型的動力驅動，靈活度高，激動能立足，機械作業時無需支撐腿或固定基礎。
- 03
機動性強。底盤經過特殊加工，不僅適應在普通公路上形式，而且適用于破碎廠崎嶇的道路，輕松應對各種嚴苛的工作環境
- 04
破碎腔型可以調整，使用領域和使用范圍廣
- 05
破碎倉底部可以液壓調節傾斜角度，留有足夠空間便于維護及運輸。
- 06
Relytec智能控制面板，操作簡單；配合無線遙控器，可減少輔助操作人員，大大提高工作效率和人員利用率。

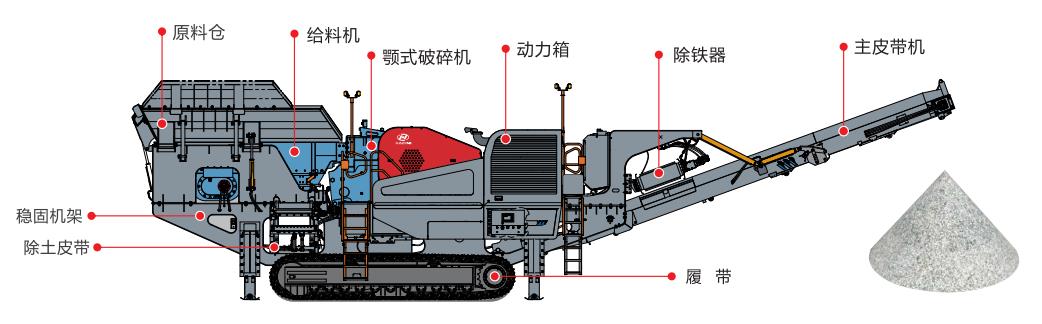

履帶顎式破碎機移動站結構圖
技術參數
| CMC系列履帶式移動顎式破碎站技術參數 | ||||||
| 設備型號 | CMC96 | CMC106 | CMC116 | 備注 | ||
| 給料倉 | 喂料能力(t/h) | 150-350 | 150-350 | 150-350 | 選配：擴展板（折疊3缸） 液壓折疊 |
|
| 最大給料粒度（㎜） | 580 | 580 | 580 | |||
| 給料口尺寸（㎜） | 3974 | 3974 | 3974 | |||
| 給料倉容積（m³） | 4.8 | 4.8 | 4.8 | |||
| 給料設備 | 型號 | ZSW400*110 | ZSW400*110 | ZSW400*110 | 網電/液壓驅動 | |
| 功率（kW） | 15 | 15 | 15 | |||
| 破碎設備 | 顎式破碎機 | JC96 | JC106 | JC116 | 網電/液壓驅動 | |
| 給料口尺寸（㎜） | 930*580 | 1060*700 | 1150*760 | |||
| 最大進料粒度（㎜） | 480 | 600 | 640 | |||
| 排料尺口范圍（㎜）CSS(閉邊) | 60-175 | 70-200 | 70-200 | |||
| 處理能力（t/h） | 105-390 | 130-500 | 165-520 | |||
| 功率（kW） | 90 | 110 | 110 | |||
| 主皮帶機 | 堆料高度（㎜） | 4000 | 4000 | 4000 | 網電/液壓驅動 | |
| 寬×長（㎜） | 1000×135000 | 1000×135000 | 1000×135000 | |||
| 功率（kW） | 15 | 15 | 15 | |||
| 除土側皮帶機 | 堆料高度（㎜） | 2255 | 2255 | 2255 | 網電/液壓驅動 | |
| 寬×長（㎜） | 650×3000 | 650×3000 | 650×3000 | |||
| 功率（kW） | 3 | 3 | 3 | |||
| 自卸式磁選機 | （型號*功率kW） | RCYQ1000×2.2 | RCYQ1000×2.2 | RCYQ1000×2.2 | 網電/液壓驅動 | |
| 履帶底盤 | 行走形式 | 履帶式 | 履帶式 | 履帶式 | 液壓驅動 | |
| 行走速度(km/h) | 0.8 | 0.8 | 0.8 | |||
| 最大爬坡角度 | 20° | 20° | 20° | |||
| 整 機 | 驅動形式（根據需要選配） | 液壓驅動+網電 | 液壓驅動+網電 | 液壓驅動+網電 | ||
| 全液壓驅動 | 全液壓驅動 | 全液壓驅動 | 選配 | |||
| 發動機 | 型號 | 濰柴 | 濰柴 | 濰柴 | 選配:康明斯 | |
| 額定功率（kW） | 268/90 | 268/130 | 268/130 | |||
| 額定轉速（r/min） | 1800 | 1800 | 1800 | |||
| 整機重量 | 47268 | 54126 | 66126 | |||
| 運輸尺寸：長×寬×高（㎜） | 14109×2960×3625 | 14388×2960×3625 | 14888×3080×3730 | |||
| 工作尺寸：長×寬×高（㎜） | 16650×4530×4260 | 16929×4530×4527 | 17129×4650×4637 | |||
注：①關于破碎設備處理能力與石料硬度、給料粒度、出料粒度相關。②標配：主批帶和尾料皮帶配折疊技術、PLC+顯市器控制、除鐵器、?線遙控控制。③選配：全液壓驅動、返料系統、除塵器噴淋系統、柴油灌注泵、有線遙控、集中潤滑系統。④鑒于我公司技術不斷更新，技術參數變動恕不另通知，具體參數以實物為準。
