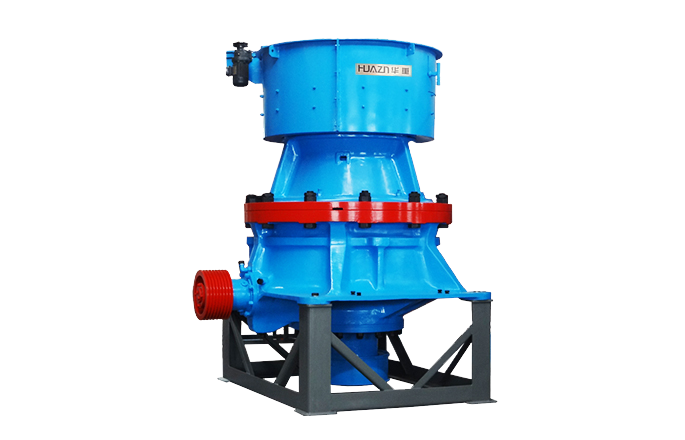

AF液壓圓錐破碎機-展示圖
AF系列液壓圓錐破碎機概述
AF系列液壓圓錐破碎機是我公司 引進國外技術生產的高能細碎圓錐機。它改變了傳統的細碎理念，采用先進的層壓破碎技術不受物料硬度影響，破碎效率高實現了劃時代的突破。最為優化的 偏心距，可預先設置恒定排料口，自動均勻給料裝置使物料在特殊設計的破碎腔內形成均勻的層壓破碎，提高易損件的使用壽命。該機具有通過量大、成品產量高 、粒型小、效率高、自動操作、運轉平穩、噪聲低等特點，是目前能實現多碎少磨，節能降耗理想的細碎設備。
適用范圍
應用領域：廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門。
適用物料：主要用于中碎或細碎鐵礦石、銅礦石、石灰石、石英石、花崗巖、砂巖等中等硬度及中等硬度以上的物料。
產品特點
AF系列液壓圓錐破碎機工作原理
工作時，電動機的旋轉通過皮帶輪、傳動軸和圓錐部在偏心套的迫動下作旋擺運動，從而使圓錐破碎機的破碎壁時而靠近又時而離開固裝在上架體上的軋白壁表面，使礦石在破碎腔內不斷受到?jīng)_擊被破碎，破碎的物料從下部排出。
AF系列液壓圓錐破碎機產品特點
1、特殊的破碎腔型，根據層壓破碎理論，在破碎腔的有效破碎段內會形成高密度層，保證產品粒度細，粒形好，產量大。
2、自動操作系統，能夠保證設備的高效率平穩運轉，如自動控制柜，可根據負荷條件，自動調整出口間隙，以便設備能夠在最大負荷下運轉。
3、自行排出異物，當有非破碎異物混入破碎腔內時，液壓缸的油壓就變得比蓄能器內的氣壓高，油就流向蓄能器，于是破碎錐下降，排出異物。一旦異物排除，蓄能器內的油就返回液壓缸，圓錐破碎機就自動恢復到原來的出口間隙。
4、均等給料裝置，能夠防止襯板偏磨，同時檢測入料料位，保證投入的物料順著破碎腔圓周方向均 勻布料。
產品結構
技術參數
| 規格型號 | AF36 | AF45 | AF60 | ||||||||||||||
| 給料粒度 | 篩孔尺寸 | 通過量（t/h） | 篩孔尺寸 | 通過量（t/h） | 篩孔尺寸 | 通過量（t/h） | |||||||||||
| max | min | 5 | 13 | 20 | 30 | 5 | 13 | 20 | 30 | 40 | 13 | 20 | 30 | 40 | |||
| 100 | 0 | 30 | 70 | 95 | 130 | 150 | 60 | 105 | 140 | 195 | 250 | 260 | 155 | 195 | 275 | 355 | 555 |
| 20 | 30 | 65 | 85 | 115 | 145 | 60 | 100 | 130 | 170 | 215 | 220 | 150 | 195 | 255 | 320 | 485 | |
| 80 | 0 | 40 | 75 | 105 | 145 | 150 | 60 | 110 | 155 | 220 | 260 | 265 | 160 | 205 | 300 | 405 | 575 |
| 20 | 35 | 70 | 90 | 120 | 130 | 60 | 105 | 140 | 185 | 210 | 215 | 155 | 205 | 275 | 350 | 475 | |
| 60 | 0 | 45 | 85 | 125 | 150 | 65 | 125 | 185 | 260 | 265 | |||||||
| 13 | 40 | 75 | 105 | 125 | 60 | 115 | 155 | 215 | 225 | ||||||||
| 20 | 40 | 70 | 100 | 125 | 60 | 110 | 150 | 200 | 200 | ||||||||
| 功率 | 132 | 220 | 315 | ||||||||||||||
| 注：上述生產能力是指連續供給松散密度為1.6t/m3的石灰石為準，由于給料粒度、巖石類型和物料含水量的不同，實際結果會有差異。 | |||||||||||||||||
